高性能等离子弧压自动高度控制器-分体调高

安全以及安装注意事项

a)　在使用本产品前，务必仔细阅读本调高器的使用说明书，以免安装或操作错误造成不必要的损失。

b)　特别提示：请一定核对供电电压在要求范围内，超过范围将会导致调高器损坏。

c)　本调高器的电源电压是AC15V-24V或者DC15V-40V。

d)　非专业人士不能打开调高器进行检修维护。

e)　不要将内部螺丝胶封住的可调电阻随意拨开调节，否则性能可能会达不到标称值。

f)　不使用时，请及时关闭调高器电源。

g)　注意防水，请勿将液体放在调高器上，以免造成损坏。

h)　注意防尘，不要让金属粉尘等进入调高器内。

i)　请小心搬运，以免造成损坏。

j)　根据所采用的定位方式，正确的对调高器进行设置，外壳应良好接地。

k)　调高器面板上的上升、下降的方向必须和升降体一致，否则请调换电机电源线。

l)　等离子的弧压必须接到分压板或分压定位板上，经分压板隔离后，再送至调高器。

m)　选择合适的初始定位方式，并对调高器进行设置，等离子阳极电缆必须接到工件上才能进行保护帽接触式初始定位操作。

n)　请不要将调高器安装在热源的地方，调高器的正常工作温度在－１０~６０度。

o)　在高温、潮湿、多尘或有腐蚀性气体的环境中做好相应的保护措施。

技术支持及保修方式

１.本产品为出厂日起，一年内免费保修，终生提供技术支持，有偿维修。

２.超过保修期，公司将收取一定的成本费用。但以下情况不在保修范围之内：

保修标签撕毁。

任何人为因素造成的损坏。

自然灾害等原因造成的损坏。

自行改装、抄袭等原因造成的损坏。

３.保修期内的产品：如出现故障，通过电话或E-mail与我公司技术人员取得联系，由技术人员对故障现象进行判断，如确实损坏，我公司将负责免费更换或维修。

４.保修期过后的产品：用户可用快递将调高器发到我公司，公司专人负责进行维修。一般的维修不收取任何费用，快递费用由用户承担；故障严重的，公司将收取一定的成本费用，快递费用由用户承担。

温馨提示：

本公司产品在出厂前，所有的重要参数已调好，请不要随意更改参数，否则可能导致故障或造成损坏。

特别声明：

由于产品更新，如有变动恕不另行通知！本资料所涉及的技术信息和解析属于逆火科技有限公司，任何疑问请咨询相关技术人员！

版权归本公司所有，翻版必究！

一、产品型号、名称

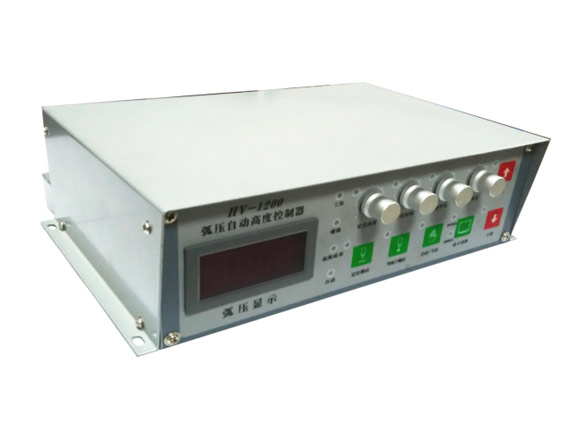

HV-1200高性能等离子弧压自动高度控制器。

二、适用范围：

适用于采用等离子切割方式的数控切割机，适用于所有等离子电源。

三 、工作原理

HV-1200等离子弧压高度控制器的原理就是利用等离子电源的恒流特性，通过检测 等离子弧电压的变化来检测等离子切割过程的割枪高度变化，实现对割枪的高度控制。

四、 产品特色

1.　供电方式灵活多样，可以使用直流和交流供电。直流供电范围DC15V-40V，交流供电范围AC12V-24V,消耗功率为 电机功率+6W。

2.  设定弧压，实际弧压可视，调试方便、直观明了；成熟电路、性能可靠；小巧，可方便的安装于控制箱内。

3.　定位方式灵活多样，即可以使用接近开关定位，也可以使用保护帽定位，还可以两者同时使用。

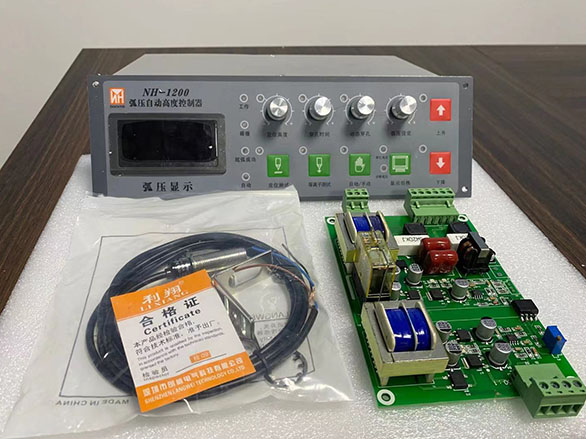

4.　根据客户实际使用情况，可以选择一体调高器和分体调高器。其中分体调高器面板和主机分离，可以方便的安装在控制柜上，主机随意放置。面板和主机采用数据线连接，最长可达1.5米。

5.　具有动态穿孔功能，开启后普通等离子可直接穿孔20mm碳钢不伤割嘴。

6.　具有割枪碰撞输出功能，在机床空行时，如果割枪发生碰撞，触发了夹持器上的接近开关，调高器的C7 C8端口会输出一个急停信号到数控系统，可以防止割枪损坏。

五、技术参数

1.工作电压：AC15V-24V或者DC15V-40V

2.适配电机：DC24V 直流电机

3.驱动方式：PWM 脉宽调制方式

4.驱动频率：15KHz

5.输出电流：2A

6.输出动率：50W

7.工作稳度：-20度至60度

8.定位方式： 接近开关初始定位   保护帽初始定位

9.分压比： 50:1

10.调整精度：正负1V

11.割炬升降速度：2米/分钟

12.设定弧压范围：95V-200V(范围可调）

13.短路电流限制：2A
